隨著電子技術，自動化技術的發展，電氣傳動技術正在發生著較大的革新，工業領域已經由傳統的領域改造為直接改變供給的交流電源的頻率和幅值的變壓變頻控制方法進行速度調節和位移控制，看從而提高生產工藝降低能源消耗。

      采用新型高壓大功率電力電子器件構造的高壓變頻器具有結構簡單，工作可靠地特點，有很好的調試和制動和啟動功能。在風機和水泵的節能改造上已經得到了廣泛的證實。

一，高壓變頻器的輸出和組成原理

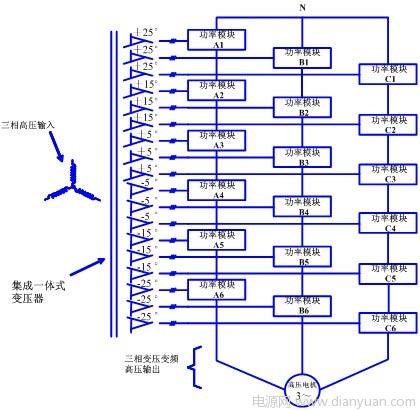

      該高壓變頻器輸出為單元移項式PWM方式，其主電路結構如圖：

該高壓變頻器具有運行穩定，調速范圍廣，輸出波形正旋好，輸入電流因數高，效率高等特點

    改造方案：

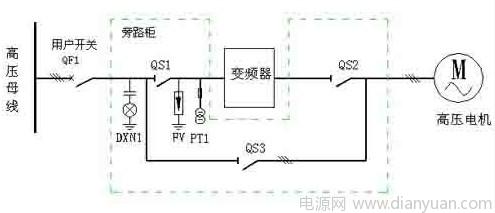

考慮到變頻器退出運行后，為了不影響生產，確保系統正常工作，配置工頻旁路，當變頻器出現故障時，將電機投入到工頻下運行，整個個系統由一臺高壓變頻柜，1臺控制柜，一臺變壓器柜，一臺旁路柜，一臺電機及一臺送風機組成

進行變頻改造后電機在啟動和調節過程中，轉速平穩變化，電流沒有任何沖擊，解決了電機啟動時的大電流沖擊問題，消除了大啟動電流對于電機。傳動系統和主機的沖擊應力，大大降低了日常維護保養費用！
